PNEVMATSKA VRTALNA KLADIVA

V Opremi Ravne že več kot 70 let izdelujemo različne visoko kakovostne modele vrtalnih kladiv, ki jih uporabljajo zadovoljni kupci po vsem svetu.



Modele smo prilagodili potrebam kupcev. Pri izdelavi upoštevamo visoke varnostne standarde (CE, Atex certifikati), zagotavljamo dolgo življenjsko dobo izdelkom, nudimo odličen prodajni servis.

Prenesite si dokumente

Pnevmatska vrtalna kladiva

Uporaba in značilnosti

  • za delovni tlak 4 – 7 barov
  • za ročno vrtanje v rudarstvu, gradbeništvu, kamnolomih in ostalih dejavnostih
  • ročno vrtanje minskih in drugih vrtin
  • izpiranje vrtine z vodo ali z zrakom možnost uporabe podporne noge
  • zahtevana je uporaba naoljevalca zraka (mazalice)

Prednosti in odlike

  • vsestranska uporabnost
  • velika učinkovitost
  • nizka raven hrupa in vibracij
  • mala poraba zraka
  • visok nivo varnosti (ATEC, CE certifikat)
  • možnost vgradnje antivibracijskega ročaja
  • dobro organiziran servis
  • vsi rezervni deli vedno na zalogi

Video prezentacija

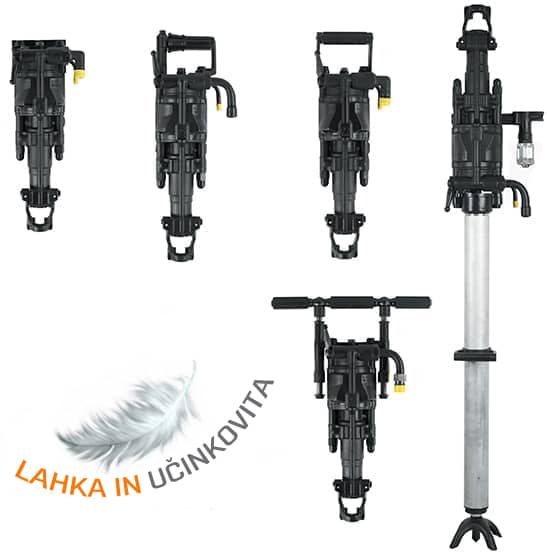

Vrste vrtalnih kladiv

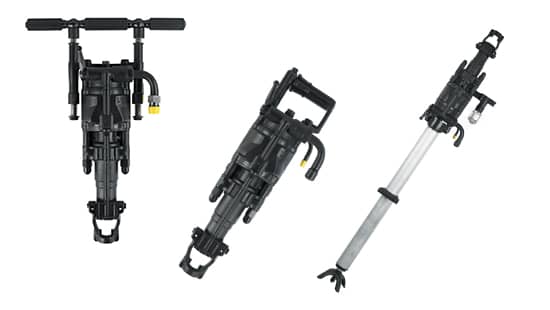

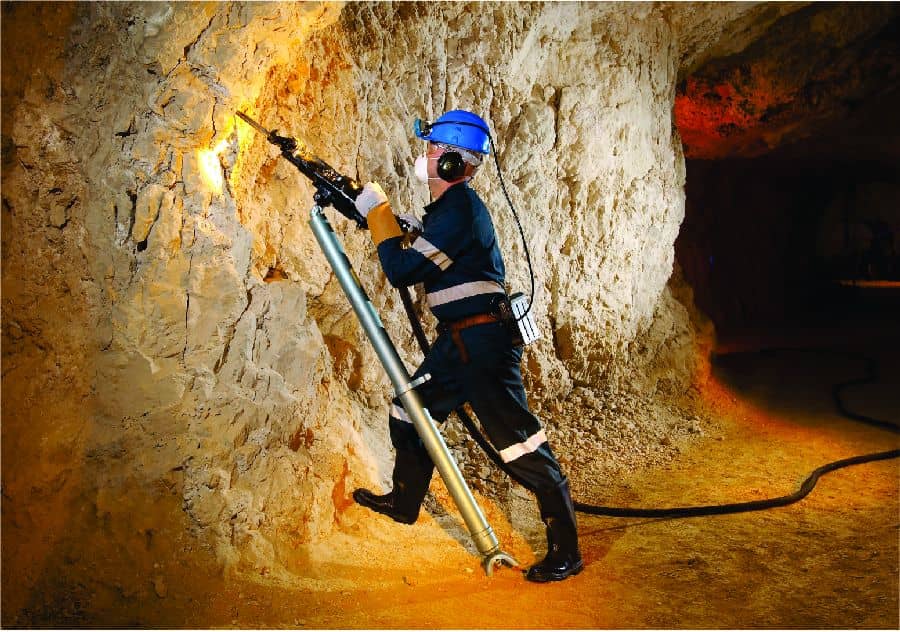

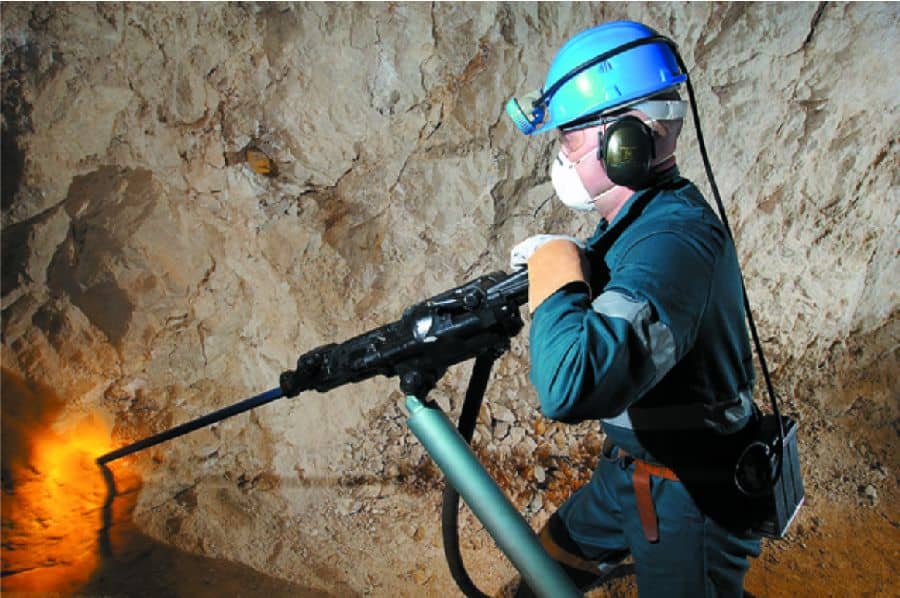

VRTALNA KLADIVA MFD 90

TRIJE MODELI VRTALNIH KLADIV DRUŽINE MFD 90:

MFD 90 s hodom bata 45 mm:  večja rotacija za vrtanje v mehkejše kamnine.
MFD 90 MAX s hodom bata 60 mm: večja udarna energija, dobra rotacija za vrtanje v srednje trde kamnine.
MFD 90 MAX PLUS s težjim batom in hodom 60 mm: za vrtanje v zelo trde, predvsem homogene kamnine.

Vsak model je na voljo v različnih konfiguracijah: C, CL, DI, DIQ, ST, SI, SIP, QA, Q.

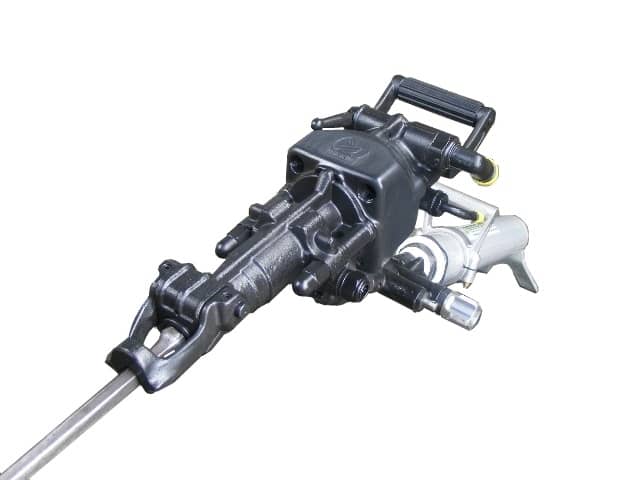

Modifikacija PS (polimerno ohišje) (model MAX, MAX PLUS) se uporablja v premogovnikih (certificirano ATEX) ali kot vrhunska različica z dvojno dušitvijo zvoka. Za standardno vrtanje nudimo običajno vrtenje na levo, za privijanje sider pa po želji desno. Izpiranje poteka tako, da voda ali zrak vstopi skozi priključno koleno za dovod vode. V primeru samo zračnega izpihovanja  je le en dovod zraka za delovanje v glavi kladiva povezan v kanal za izpihovanje – konfiguracija QA, SIA.

Na voljo je standarden vsadnik: S22 X 108 in  opcijsko S25 X 108.

Za najboljšo izbiro modela in dodatne informacije se obrnite na našo prodajno službo.

Slika
Tehnične informacije za MFD 90 - hod bata 45 mm
Konf. Naročilna št. Premer bata Št. udarcev Vrtilna hitrost Poraba zraka pri 5 barih Delovni tlak Teža Priključek na zrak Dolžina Vsadnik hex. Nivo vibracij po ISO5349-2 1 os
DI 9 307 01L 90 mm 3100 min-1 320 rpm 4,5 m3/min 4-7 bar 26 kg BSP 1" 680 mm S 22 7
C 9 307 02L 90 mm 3100 min-1 320 rpm 4,5 m3/min 4-7 bar 26 kg BSPT 3/4" 680 mm S 22 7
CL 9 307 04L 90 mm 3100 min-1 320 rpm 4,5 m3/min 4-7 bar 26 kg BSPT 3/4" 680 mm S 22 7
Tehnične informacije za MFD 90 MAX - hod bata 60 mm
Konf. Naročilna št. Premer bata Št. udarcev Vrtilna hitrost Poraba zraka pri 5 barih Delovni tlak Teža Priključek na zrak Dolžina Vsadnik hex. Nivo vibracij po ISO5349-2 1 os Nivo zvočnega tlaka po ISO 11201 **
105 dBA
DI 9 307 05L 90 mm 2750 min-1 300 rpm 4,5 m3/min 4-7 bar 26,30 kg BSP 1" 695 mm S 22 8
C 9 307 08L 90 mm 2750 min-1 300 rpm 4,5 m3/min 4-7 bar 26,30 kg BSPT 3/4" 695 mm S 22 8
CPS 9 307 11L 90 mm 2750 min-1 300 rpm 4,5 m3/min 4-7 bar 26,20 kg BSPT 3/4" 685 mm S 22 8
CL 9 307 09L 90 mm 2750 min-1 300 rpm 4,5 m3/min 4-7 bar 26,30 kg BSPT 3/4" 700 mm S 22 8
DIQ 9 307 05 017L 90 mm 2750 min-1 300 rpm 4,5 m3/min 4-7 bar 26,10 kg BSP 1" 600 mm S 22 8
QA 9 307 25L 90 mm 2750 min-1 300 rpm 4,5 m3/min 4-7 bar 24,50 kg BSP 1" 600 mm S 22 8
QA 9 307 28L 90 mm 2750 min-1 300 rpm 4,5 m3/min 4-7 bar 24,50 kg BSP 3/4" 620 mm S 22 8
ST 9 307 32L 90 mm 2750 min-1 300 rpm 4,5 m3/min 4-7 bar 25,8+12 kg BSPT 3/4" 620 mm S 22 17,3
SI 9 307 35L 90 mm 2750 min-1 300 rpm 4,5 m3/min 4-7 bar 26,30 kg BSPT 3/4" 665 mm S 22 6
SIP 9 307 44L 90 mm 2750 min-1 300 rpm 4,5 m3/min 4-7 bar 27,30 kg BSPT 3/4" 720 mm S 22 8

**ZA POLIMERNO (PS) OHIŠJE CILINDRA; ZA MERILNI RELATIVNI TLAK 4,5 BAR.

CERTIFIKACIJA V SKLADU Z DIREKTIVO 2014134IEC (ATEX) USTREZA: CE, DIN, GOST-R STANDARDOM. DODATNI DELI NA VOLJO ZA SPREMEMBO V VSE MODELE IN VERZIJE.

ZA PREMOGOVNIKE ZAHTEVAJ SAMO ATEX!



PRIPOROČILO: UPORABA PROTIVIBRACIJSKIH ROKAVIC ZMANJŠA VIBRACIJE, KI VPLIVAJO NA UPRAVLJALCA DO 40% !

Note
Tehnične informacije za MFD 90 MAX PLUS - hod bata 60 mm
Konf. Naročilna št. Premer bata Št. udarcev Vrtilna hitrost Poraba zraka pri 5 barih Delovni tlak Teža Priključek na zrak Dolžina Vsadnik hex. Nivo vibracij po ISO5349-2 1 os Nivo zvočnega tlaka po ISO 11201 **
105 dBA
DI 9 307 13L 90 mm 2650 min-1 290 rpm 4,5 m3/min 4-7 bar 26,50 kg BSP 1" 695 mm S 22 8
C 9 307 14L 90 mm 2650 min-1 290 rpm 4,5 m3/min 4-7 bar 26,50 kg BSPT 3/4" 695 mm S 22 8
CL 9 307 15L 90 mm 2650 min-1 290 rpm 4,5 m3/min 4-7 bar 26,50 kg BSPT 3/4" 700 mm S 22 8
SI 9 307 06L 90 mm 2650 min-1 290 rpm 4,5 m3/min 4-7 bar 26,50 kg BSPT 3/4" 665 mm S 22 6
ST 9 307 07L 90 mm 2650 min-1 290 rpm 4,5 m3/min 4-7 bar 16+12 kg BSPT 3/4" 620 mm S 22 17.3
STPS 9 307 39L 90 mm 2650 min-1 290 rpm 4,5 m3/min 4-7 bar 26 kg BSPT 3/4" 620 mm S 22 8
STSI 89 307 65L 90 mm 2650 min-1 290 rpm 4,5 m3/min 4-7 bar 30,3 kg BSPT 3/4" 620 mm S 22 8

**ZA POLIMERNO (PS) OHIŠJE CILINDRA; ZA MERILNI RELATIVNI TLAK 4,5 BAR.

CERTIFIKACIJA V SKLADU Z DIREKTIVO 2014134IEC (ATEX) USTREZA: CE, DIN, GOST-R STANDARDOM. DODATNI DELI NA VOLJO ZA SPREMEMBO V VSE MODELE IN VERZIJE.

ZA PREMOGOVNIKE ZAHTEVAJ SAMO ATEX!



PRIPOROČILO: UPORABA PROTIVIBRACIJSKIH ROKAVIC ZMANJŠA VIBRACIJE, KI VPLIVAJO NA UPRAVLJALCA DO 40% !

Note

KONFIGURAIJE MFD90 VRTALNIH KLADIV

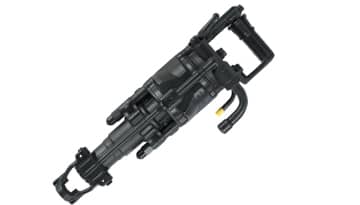

C konfiguracija
C konfiguracija
  • Upravljanje podporne noge na ročaju kladiva
  • Upravljalna ročica na desni strani kladiva
  • S priključkom za noge DTC, PN67/1000C,1300C
  • Enostaven priklop podporne noge

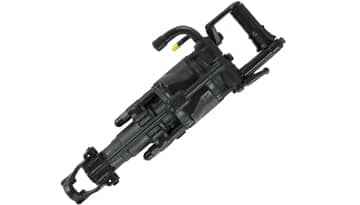

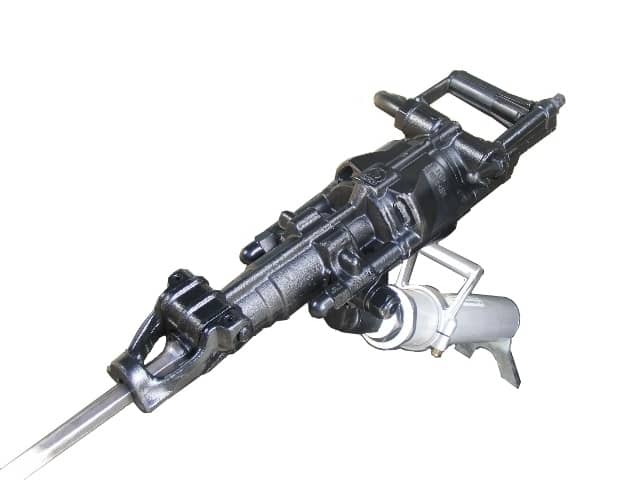

CL konfiguracija
CL konfiguracija
  • Upravljanje podporne noge na ročaju kladiva
  • Upravljalna ročica na levi strani kladiva
  • S priključkom za noge DTC, PN67/1000C,1300C
  • Enostaven priklop podporne noge

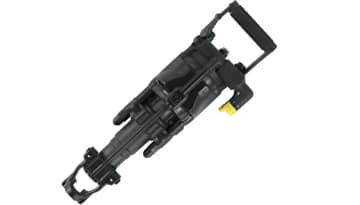

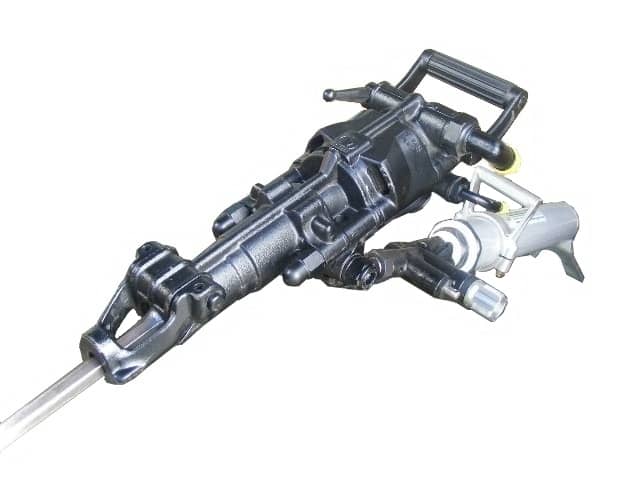

DI konfiguracija
DI konfiguracija
  • D-ročaj
  • Neodvisno upravljanje podporne noge / ventil na podporni nogi
  • Upravljalna ročica na desni strani kladiva (možna tudi leva verzija)
  • S priključkom za noge DT, PN67/1000DI, 1300DI
  • Enostaven priklop podporne noge

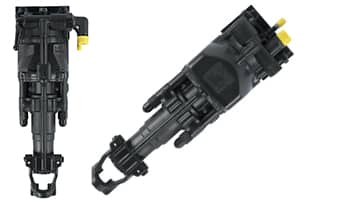

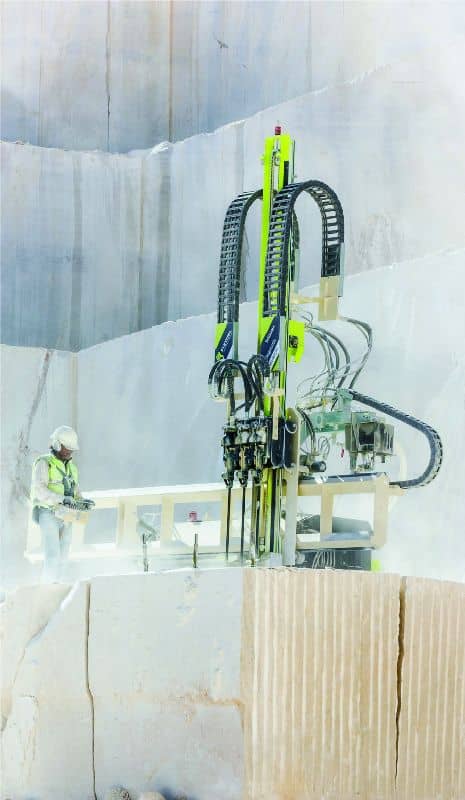

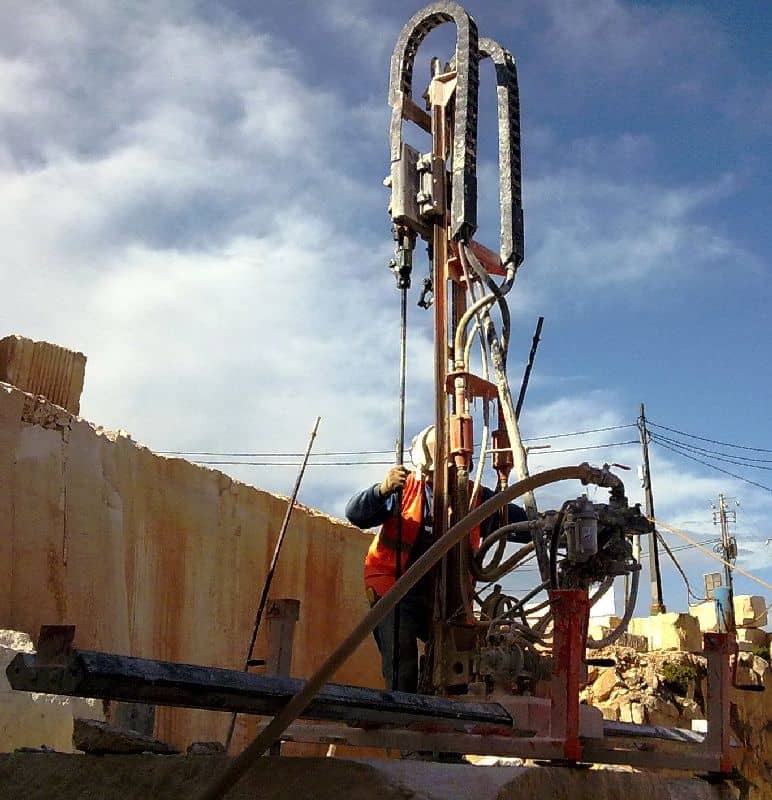

Q konfiguracije
Q konfiguracije

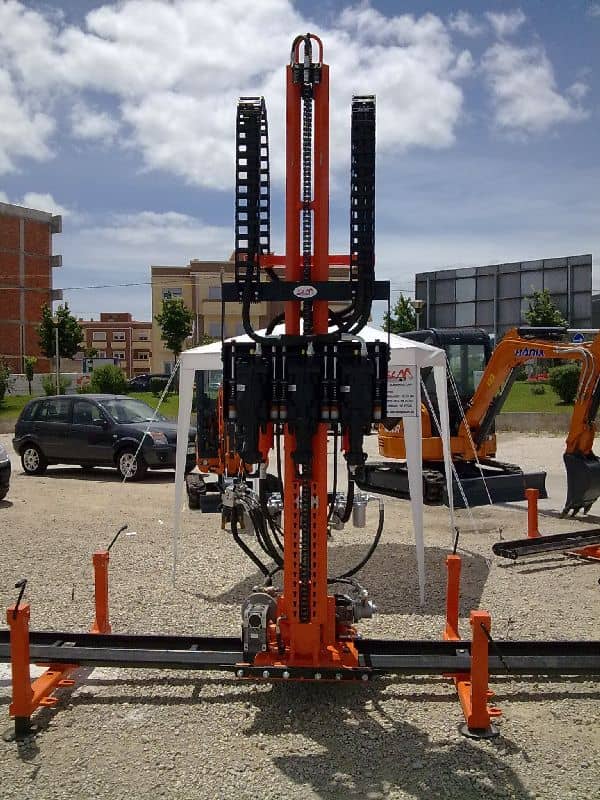

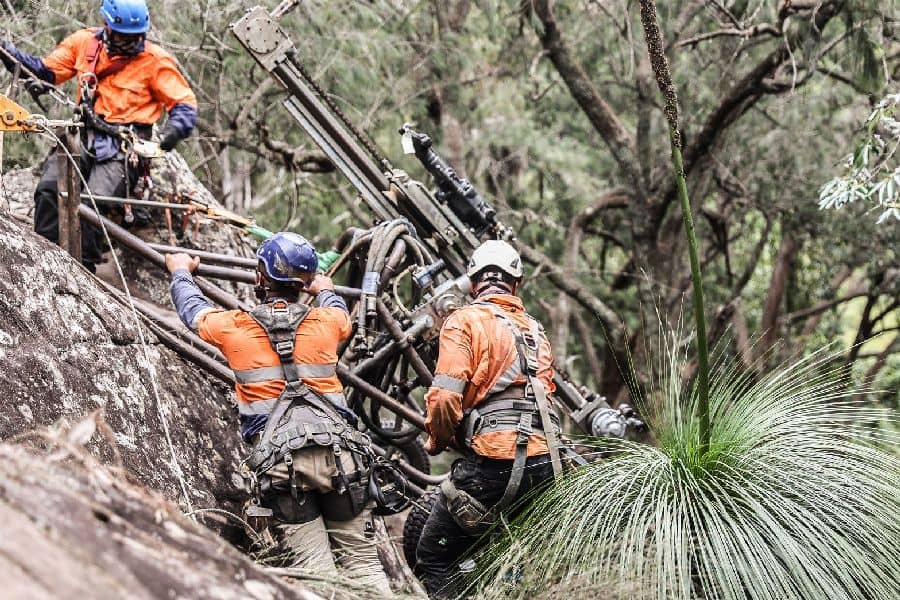

  • Kladiva Q se uporabljajo za vrtanje na vrtalnih garniturah in se upravlja s komandne plošče
  • Potrebujejo nosilne/ adapter plošče za montažo na sani, ki tečejo prek pogona po vodilu
  • DIQ kladivo ima stranske priklope za vodo in zrak ter vklopno ročico na desni. Izpiranje je lahko vodno ali zračno, v primeru le suhega izpihovanja gre za konfiguracijo QA
  • Obstaja tudi PS modifikacija kladiva – s polimernim ohišjem cilindra za znižanje hrupa

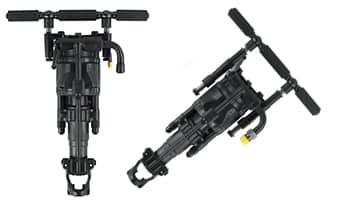

SI konfiguracije
SI konfiguracije
  • Ergonomski ročaj, ki blaži vibracije
  • Na voljo snemljive uteži
  • Na voljo z zračnim izpiranjem – opcija SIA ali vodno izpiranje – opcija SI
  • Model SIP- z dvojnim proti vibracijskim ročajem

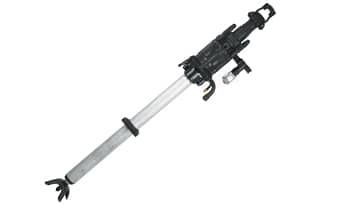

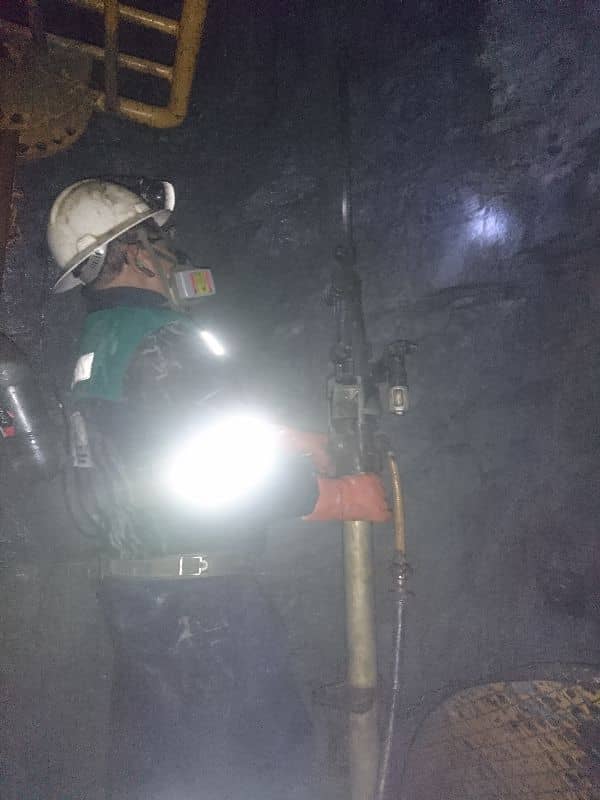

ST-STOPER konfiguracije
ST-STOPER konfiguracije
  • Za vertikalna in poševna vrtanja
  • S priklopom na vrtano nogo stoper PN 67/800,1000 ST
  • Upravljalna ročica na levi strani kladiva
  • Upravljanje podporne noge na kladivu, možna tudi varianta upravljanja na nogi

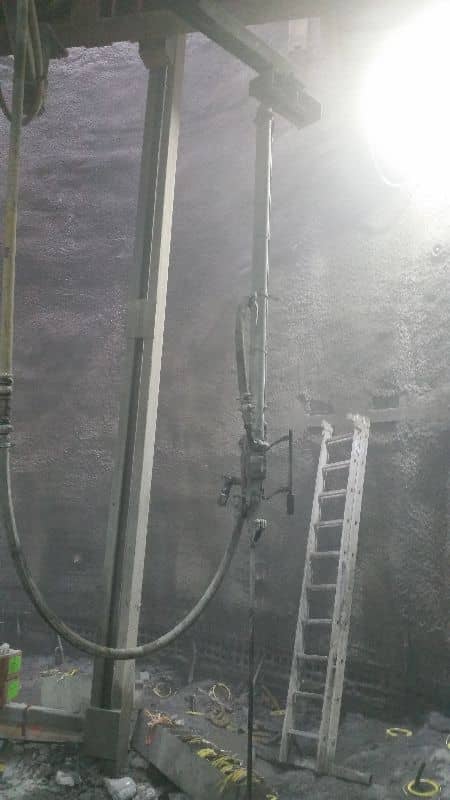

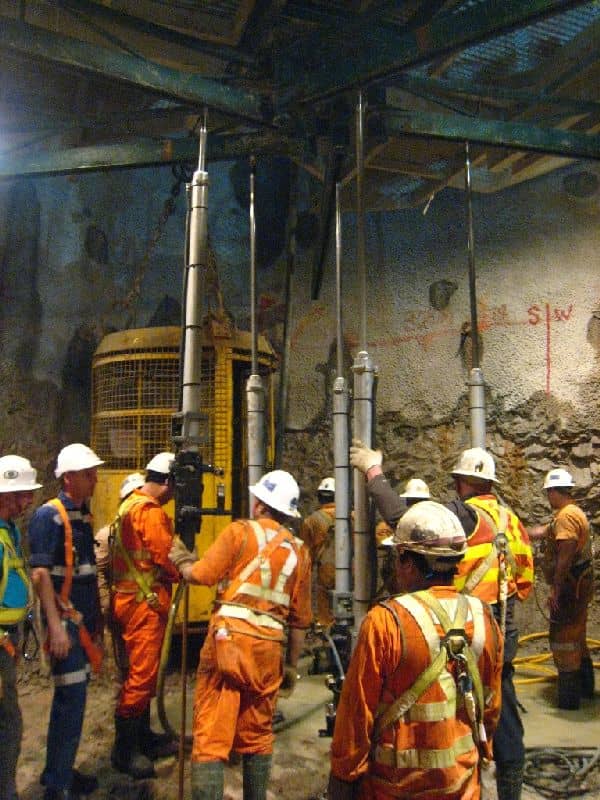

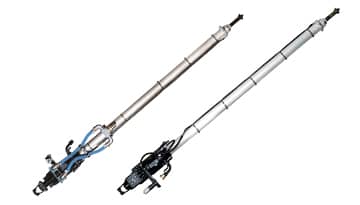

STINGER konfiguracije
STINGER konfiguracije
  • Za vrtanje navzdol, pri izdelavi transportnih, vzdrževalnih in prezračevalnih jaškov v rudarstvu in gradnji avtocest, železnic, itd.
  • Montaža na platformo ali konzolo
  • Varianta podvodnega stingerja:
  • za vertikalno in horizontalno vrtanje pod vodo
  • montira se na ladjo, splav ali poseben steber

    • Prenos datoteke Stinger leaflet

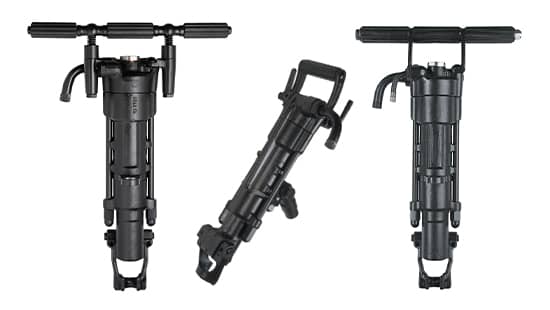

VRTALNA KLADIVA VK 23

Lažje kladivo, primerno za ročno delo v kamnolomih, rudnikih… s podporno nogo ali brez, za delo navzdol (»Sinker« izvedba).

Upravljalna ročica je  na desni strani kladiva.

Na razpolago so s standardnim vsadnikom S22x108 mm in opcijsko z  vsadnikom S25x108 mm.

Slika

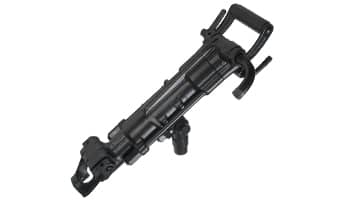

VK23 DI
VK23 DI
  • Neodvisno upravljanje podporne noge na podporni nogi
  • S priključkom za noge PN53/1000,1300
  • Enostaven priklop podporne noge

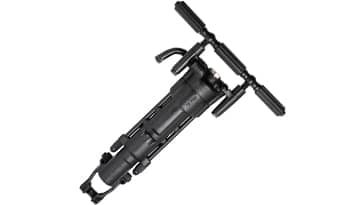

VK 23 SI, SIA
VK 23 SI, SIA
  • Ergonomski ročaj, ki blaži vibracije
  • Na voljo snemljive uteži
  • Na voljo z zračnim izpiranjem – opcija SIA ali vodnim izpiranje – opcija SI
  • Model SIP- z dvojnim anti vibracijskim ročajem

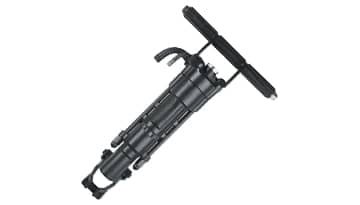

VK23 T, TA
VK23 T, TA
  • Tog ročaj brez vzmetenja
  • Na voljo z zračnim izpiranjem – opcija TA ali vodnim izpiranjem – opcija T
Tehnične informacije za VK 23 vrtalna kladiva
Konf. Naročilna št. Premer bata Št. udarcev Vrtilna hitrost Poraba zraka pri 5 barih Delovni tlak Teža Priključek Dolžina Vsadnik hex. Nivo vibracij po ISO5349-2 1 os Nivo zvočnega tlaka po ISO 11201
105 dBA
Zrak Voda
DI 9 302 14 65 mm 2100 min-1 220 rpm 2,5 m3/min 4-7 bar 23 kg R 3/4" 1/2" 650 mm S 22 7
SIA 9 302 15 65 mm 2100 min-1 220 rpm 2,5 m3/min 4-7 bar 24 kg R 3/4" - 650 mm S 22 6
SI 9 302 16 65 mm 2100 min-1 220 rpm 2,5 m3/min 4-7 bar 24 kg R 3/4" 1/2" 650 mm S 22 6
T 9 302 20 65 mm 2100 min-1 220 rpm 2,5 m3/min 4-7 bar 21 kg R 3/4" 1/2" 650 mm S 22 7

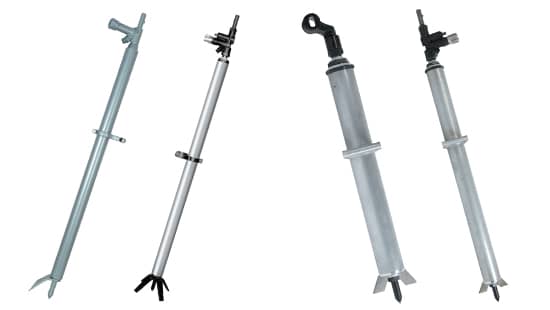

PODPORNE NOGE ZA KLADIVA MFD90 IN VK23

  • precizna regulacija potiska PN
  • kot podpora in nosilec vrtalnega kladiva
  • stalna, zanesljiva sila podajanja za vrtanje
  • absorbiranje vibracij
  • ENOSTOPENJSKE (PN) ALI DVOJNO TELESKOPSKE (DT, DTC)
  • navaden ali pnevmatsko povratni bat
  • z neodvisnim krmiljenjem ali krmiljenjem prek kladiva
Slika

Prenesite si dokumente

Tehnične informacije za podporne noge
Model noge   Naročilna št. Za model kladiva Dolžina v
sklopljenem položaju		 Hod Dolžina v
raztegnjenem položaju		 Premer bata Avtomatsko skrčenje
da / ne		 Teža
PN 67/800 ST Enostopenjske 9 338 10 001 MFD90ST,STO,ST-SI 1067 mm 800 mm 1867 mm 67 mm no 11,30 kg
PN 67/1300 DI 9 338 11 MDF90DI 1880 mm mm 1282 mm 3162 mm 67 mm yes 17,50 kg
PN 67/1300 DIM* 9 338 17 MDF90DI-PS 1880 mm mm 1282 mm 3162 mm 67 mm yes 19,30 kg
PN 67/1000 DI 9 338 12 MDF90DI 1597 mm 1000 mm 2597 mm 67 mm yes 15,80 kg
PN 67/1000 DIM* 9 338 18 MDF90DI-PS 1597 mm 1000 mm 2597 mm 67 mm yes 17,20 kg
PN 67/1300 C 9 338 13 MDF90C,CL 1651 mm 1282 mm 2933 mm 67 mm yes 15,00 kg
PN 67/1300 CM* 9 338 15 MDF90C-PS-CL-PS 1651 mm 1282 mm 2933 mm 67 mm yes 16,90 kg
PN 67/1000 C 9 338 14 MDF90C,CL 1369 mm 1000 mm 2369 mm 67 mm yes 13,50 kg
PN 67/1000 CM* 9 338 16 MDF90C-PS,CL-PS 1369 mm 1000 mm 2369 mm 67 mm yes 14,80 kg
PN 53/1000 9 373 300 VK23DI 1445 mm 1020 mm 2465 mm 53 mm no 11,50 kg
PN 53/1000 M* 9 373 301 VK23DI 1445 mm 1020 mm 2465 mm 53 mm no 14,75 kg
PN 53/1300 9 372 300 VK23DI 1745 mm 1320 mm 3065 mm 53 mm no 13,00 kg
PN 53/1300 M* 9 372 301 VK23DI 1745 mm 1320 mm 3065 mm 53 mm no 16,48 kg
PN ST SI STINGER 64-978-718-DM MFD90STSI 2730 mm 1800 mm 4530 mm 78 mm no 16,00 kg
DTC 50 Dvojno teleskopske 64-979-005-C MFD90C,CL 749 mm 545 mm 1285 mm 78/65 mm no/yes 10,50 kg
DTC 100 64-979-010-C MFD90C,CL 965 mm 1040 mm 2005 mm 78/65 mm no/yes 12,00 kg
DTC 140 64-979-014-C MFD90C,CL 1170 mm 1440 mm 2610 mm 78/65 mm no/yes 14,50 kg
DTC 180 64-979-018-C MFD90C,CL 1370 mm 1840 mm 3210 mm 78/65 mm no/yes 16,00 kg
DTC 200 64-979-020-C MFD90C,CL 1510 mm 2100 mm 3610 mm 78/65 mm no/yes 17,00 kg
DT 50 64-979-005-DM MFD90DI 890 mm 545 mm 1435 mm 78/65 mm no/yes 12,00 kg
DT 100 64-979-010-DM MFD90DI 1115 mm 1040 mm 2155 mm 78/65 mm no/yes 13,50 kg
DT 140 64-979-014-DM MFD90DI 1320 mm 1440 mm 2760 mm 78/65 mm no/yes 15,00 kg
DT 180 64-979-018-DM MFD90DI 1520 mm 1840 mm 3360 mm 78/65 mm no/yes 17,00 kg
DT 200 64-979-020-DM MFD90DI 1660 mm 2100 mm 3760 mm 78/65 mm no/yes 18,50 kg

VRSTE PODPORNIH NOG

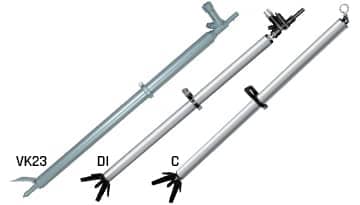

ENOSTOPENJSKE podporne noge
ENOSTOPENJSKE podporne noge
  • PN53/1000,1300 (M) za priklop na kladiva VK23 DI: izhod batnice na vrhu noge
  • PN67/1000,1300 DI, DIM za priklop na kladiva MFD90 DI: izhod batnice na vrhu noge
  • PN67/1000,1300 C, CM za priklop na kladiva MFD90 C,CL:
  • S C, CL regulacijskega ročaja kladiva pnevmatsko raztegljiva /povratna noga z izhodom batnice na spodnjem delu cilindra.
  • PN67/800,1000 ST, STM: za priklop na kladiva MFD90 Stoper: izhod batnice na spodnjem delu cilindra ,nogo skrči teža kladiva.
  • M – jeklena, oplaščena noga – ATEX
  • PN STSI Stinger – noga za vrtanje s kladivom MFD90 Stinger navzdol, dvostransko delujoč pnevmatski cilinder

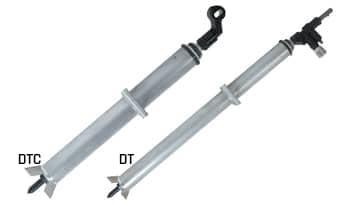

DVOJNO TELESKOPSKE podporne noge
DVOJNO TELESKOPSKE podporne noge
  • Model DTC za priklop na kladiva MFD90 C,CL in DT za priklop na kladiva MFD90 DI inVK23DI
  • Lahka in robustna
  • Je kratka, ko je v skrčenem stanju in ima dolgo raztegnitev. Druga stopnja se pnevmatsko skrči, prva pa ročno.

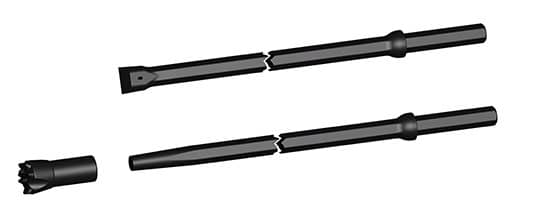

ORODJA ZA PNEVMATSKA VRTALNA KLADIVA

Za vrtanje z našimi vrtalnimi kladivi nudimo po povpraševanju:

  • orodja za vrtanje kamna in betona
  • standardni vsadnik 22 x 108 in 25x108 mm
  • monoblok svedri
  • monoblok svedri s konusom in snemljive krone

Preberite več v prospektu, ki ga najdete med dokumenti za prenos.
