Ostala kladiva, brusilni stroji, pribor



Ostala kladiva

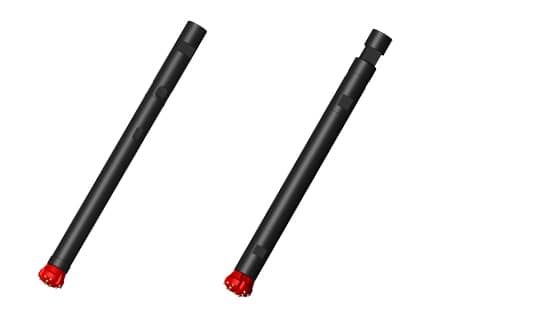

GLOBINSKA KLADIVA

Uporaba:  na vrtalnih lafetah za vrtanje globokih izvrtin v kamnolomih za namene miniranja, pa tudi za vrtanje izvrtin za sidra  pri izdelavi zaščit pred plazovi.

Značilnosti: visoka kakovost izdelave, dobre obratovalne lastnosti, tehnika neprekinjenega udarca, visoka zmogljivost vrtanja, odbojno blaženje, za pesek in kamen, enostavno vzdrževanje, dolga življenjska doba.

Model GK04 je posebej efektiven v zelo trdih kamninah.

Slika
Tehnične informacije za GK O4
Splošni podatki GK 04
Zunanji premer [mm] 78
Dolžina brez krone [mm] 990
Teža brez krone [kg] 26.7
Min. premer krone [mm] 85
Teža bata [kg] 2.23
Poraba zraka pri 6 bar [m3/min] 3.9
Poraba zraka pri 14 bar [m3/min] 8.5
Max. notranji premer puše cilindra [mm] 56.05
Max. premer novega bata [mm] 55.94
Max. zračnost med batom in pušo cilindra [mm] 0.12
Min. premer novega ventila [mm] 15.8



Priključek Naročniška številka
Rd 50x1/6'' 89 385 11
API 23/8''ček 89 38 512
GG2'' 89 385 13





Premer krone
[mm]		 Naročniška številka
Parabolični zatiki
95 0406 00 108
105 0406 00 109
Tehnični podatki za GK 22.88
Splošni podatki GK 22.88
Naročniška številka 9 385 01
Zunanji premer [mm] 75
Dolžina brez krone [mm] 880
Teža brez krone [kg] 21
Premer krone [mm] 90
Teža bata [kg] 1.64
Poraba zraka pri 6 bar [m3/min] 3.2
Max. notranji premer puše cilindra [mm] 54.06
Max. premer novega bata [mm] 53.96
Max. zračnost med batom in pušo cilindra [mm] 0.13
Št. udarcev pri 6 bar [min-1] 1550
Priključek Rd 50x1/6''



Premer krone
[mm]		 Naročniška številka
Krogelni zatiki
90 406 00 106*

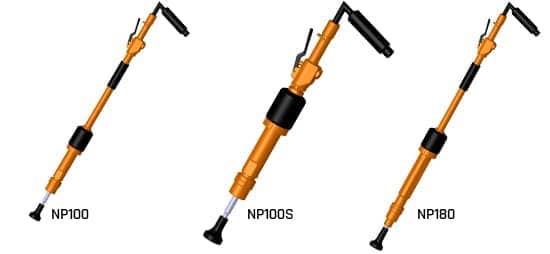

Nabijači peska

Nabijači so namenjeni za utrjevanje podlag, kot so zemlja in pesek, nabijanje šamotnih oblog ter nabijanje peska livarskih kalupov itd.

Slika
Tehnične informacije in orodja
Nabijač NP100 NP100S NP100KV NP100KVS NP180 NP180KV
Masa [kg] 7,15 6,55 6,82 5,94 9,5 9,5
Dolžina [mm] 1020 665 1020 665 1190 1190
Delovni tlak [bar] 5-6 5-6 5-6 5-6 5-6 5-6
Št.udarcev [min-1] * 1400 1400 1400 1400 850 850
Poraba zraka [m3min-1]* 0.3 0.3 0.3 0.3 0.4 0.4
Nivo zvočnega tlaka Lp, r = 1 m (ISO 15744) [dB] ** 90 90 90 90 95 95
Nivo zvočne moči Lw (ISO 15744) [dB] ** 101 101 101 101 106 106
Nivo vibracij SIST EN ISO 28927-6 3-osi [ms-2] *** 9,4 9,4 9,4 9,4 13,6 13,6
Nivo vibracij po ISO 8662 [ms-2] *** 8,1 8,1 8,1 8,1 11,9 11,9
Priključek zraka R3/4" R3/4" R3/4" R3/4" R3/4" R3/4"





Orodje Tip nabijača Vsadnik
[mm]		 Dolžina
L [mm]		 Premer
D [mm]		 Masa
[kg]		 Naročilna št..
Okrogla jeklena glava NP100
NP100S		 11,75
Morse 1		 70 53 0.45 327 04 005
NP180
NP180S		 17
Morse 2		 98 60 0.71 327 01 026
Okrogla gumijasta glava NP100
NP100S		 11,75
Morse 1		 70 53 0.22 327 04 006
NP180
NP180S		 17
Morse 2		 98 60 0.43 327 01 027

Po naročilu izdelamo tudi orodja drugačnih oblik in dolžin

Orodja za nabijače peska

Slika jeklene (zgoraj) in gumijaste (spodaj) nabijalne glave

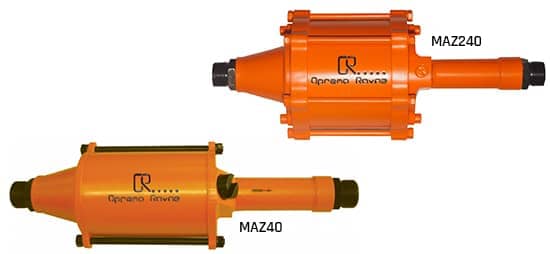

Mazalice

Prednosti, odlike naših  mazalic MAZ

  • PREPREČEVANJE POŠKODB OPERATERJA: v primeru, ko se poškoduje cev (poči) med kladivom in mazalko, mazalka zapre dotok zraka in s tem zmanjša možnost poškodbe operaterja na minimum
  • PREPREČEVANJE POŠKODB NAPRAV: mazalka je konstruirana tako, da ko zmanjka olja za mazanje, zapre dotok zraka. Ta funkcija preprečuje delovanje brez naoljenega zraka in s tem poškodbe vrtalnih in razbijalnih kladiv
  • M - z jeklom oblečena mazalica z Atex certifikatom za rudnike premoga
Slika

Prenesite si dokumente

Tehnične informacije
Mazalica MAZ 10 (M) MAZ20 (M) MAZ30 (M) MAZ40 (M) MAZ240
Naročilna številka 9 336 01 (05) 9 336 02 (06) 9 336 03 (07) 9 336 04 (08) 9 33612
Dolžina (mm) 404 404 404 404 410
Širina (mm) 128 128 128 128 165
Teža ( kg) 4.8 4.8 4.8 4.8 8.3
Količina olja v rezervoarju ( I) 0.5 0.5 0.5 0.5 1
Delovni talk (bar) 4-7 4-7 4-7 4-7 4-7
Pretok zraka (min ') 0,5-1 1-2,5 2,5-4,8 4,8-7 4,8-7
Priključki ( zunanji ) R3/4" R3/4" R1" R1" R1"

Priporočena uporaba mazalic po kladivih :

  • MAZ 10 (M) : NP100, NP180, CK30
  • MAZ 20 (M): LRK7, LRK8, SRK12, SRK17, ECO17, ECO20, ECO23, TRK30
  • MAZ 30 (M): VK23
  • MAZ 40 (M): MFD90, MFD90 MAX,MFD90 MAX PLUS, LPB, LTV
  • MAZ 240: MFD90 MAXPLUS na vrtalnih drogovih

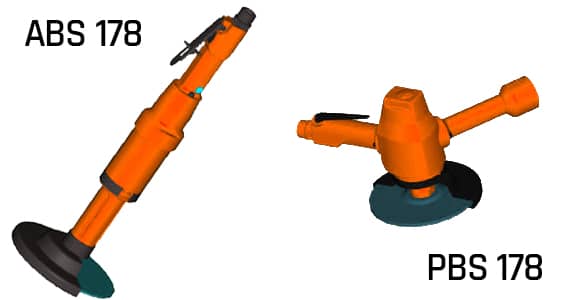

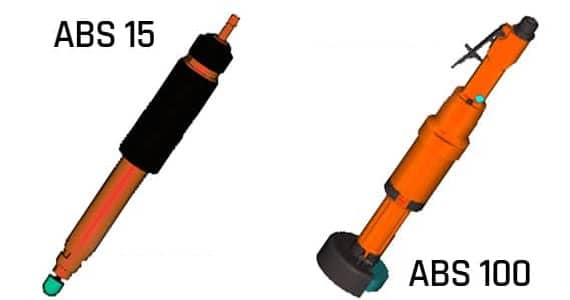

Brusilni stroji

Uporaba: za brušenje vseh vrst materialov, še posebej jekla in jeklenih litin.

Lastnosti: robustni in vzdržljivi, za najtežje pogoje uporabe.

Brusilni stroji
Brusilni stroji
Tehnične informacije
Brusilka ABS 15 ABS 100 ABS 178 PBS 178
Naročilna številka 9 363 05 9 363 14 9 363 13 9 368 12
Masa [kg] 1.6 3.8 3.8 3.6
Dolžina [mm] 332 513 513 360
Delovni tlak [bar] 4-6 4-6 4-6 4-6
Vrtilna hitrost [min-1] 22000 6000 8600 8600
Poraba zraka [m3min-1] 0.8 0.8 1.2 1.7
Premer brusne plošče / brusa [mm] 3-50 100 178 178
Debelina brusne plošče [mm] - 24 3-8 3-8
Premer izvrtine brusne plošče [mm] - 20 22 22
Premer stebla brusa [mm] 6 - - -
Priključek na cev LW10 R ¾'' R ¾'' R ¾''

Orodja za pnevmatska razbijalna kladiva

V naši tovarni proizvajamo visoko kakovostna orodja različnih oblik za naša kladiva, dolžin do 5 metrov. V tabeli so podana najbolj uporabljana orodja. Za ostale dimenzije nas kontaktirajte.

Slika
Orodja za pnevmatska razbijalna kladiva
Orodje Tip kladiva Vsadnik [mm] Dolžina  L [mm] Širina  E [mm] Masa [kg] Naročilna št..
Dleto S5 19x50
šesterorobi		 260 25 0.8 407 00 123
250 60 0.8 407 00 124
LRK8PE  SRK17PE  ECO17    22x82,5
šesterorobi		 350 - 1.4 407 00 082
ECO20     ECO23 25x108
šesterorobi		 450 - 2.6 407 00 103
TRK30 32x152
šesterorobi		 300 - 4.25 407 00 084
 Konica S5 19x50
šesterorobi		 260 - 0.8 408 00 072
LRK7PE LRK7PEA 25x75
okrogli		 350 - 1.8 408 00 028
SRK12PE  SRK12PEA SRK12FPE 25x75
okrogli		 450 - 2.2 408 00 029
LRK8PE  SRK17PE  ECO17    22x82,5
šesterorobi		 450 - 2.25 408 00 030
ECO20    ECO23 25x108
šesterorobi		 450 - 2.6 408 00 032
TRK30 32x152
šsterorobi		 450 - 4.35 408 00 036
Lopata LRK8PE  SRK17PE  ECO17    22x82,5
šesterorobi		 425 100 3.3 409 00 019
ECO20   ECO23 25x108
šesterorobi		 425 140 2.4 409 00 012
TRK30 32x152
šesterorobi		 350 100 3.25 409 00 013

Podatki v tabeli veljajo za vse tipe.
Po naročilu izdelamo tudi orodja drugačnih oblik in dolžin.





Orodje Tip kladiva Vsadnik [mm] Dolžina L [mm] Širina E [mm] Masa [kg] Naročilna št.
Dleto COCK9 15 - konus 1:12 šesterorobi 250 25 1 407 00 044
Stoker COCK9 15 - konus 1:12 šesterorobi 242 1,85 50x50 9 410 00 011
410 00 014 +
410 00 015)

Po naročilu izdelamo tudi orodja drugačnih oblik in dolžin

Orodja za Cock9









Orodje Tip kladiva Vsadnik [mm] Dolžina L [mm] Širina E [mm] Masa [kg] Naročilna št.
Konica S23 14,3/12,5 150
250		 -
-		 0,28
0,42		 408 00 019
408 00 060
Dleto S23 14,3/12,5 150
250		 25 0,25
0,42		 407 00 062
407 00 105

Po naročilu izdelamo tudi orodja drugačnih oblik in dolžin

Orodja za S23





ORODJA ZA PNEVMATSKA VRTALNA KLADIVA

Za vrtanje z našimi vrtalnimi kladivi nudimo po povpraševanju:

  • orodja za vrtanje kamna in betona
  • standardni vsadnik 22 x 108 in 25x108 mm
  • monoblok svedri
  • monoblok svedri s konusom in snemljive krone

Preberite več v prospektu, ki ga najdete med dokumenti za prenos.

Slika

Prenesite si dokumente

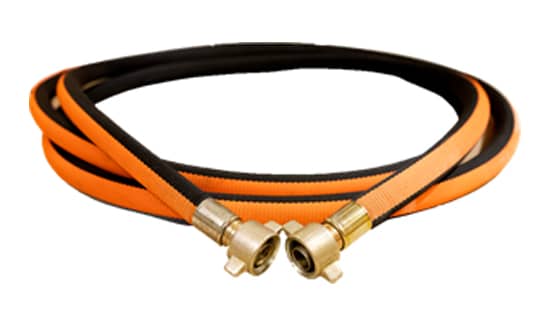

LAHKE PNEVMATSKE CEVI IN PRIKLJUČNE ARMATURE

Lahke cevi, lažje od običajnih cevi za stisnjen zrak. Popolnoma sintetična tkana vlakna, plastična ojačitvena spirala in notranja gumijasta prevleka. Dimenzijsko stabilna, odporna na razne agresivne medije. Poljubnih dolžin.



LASTNOSTI :

  • Približno 70% lažje kot običajne pnevmatske cevi
  • Poljubne dolžine 1-60m
  • Z ali brez armatur
  • Kompatibilne s standardnimi armaturami različnih proizvajalcev
  • Različne armature na koncih cevi (G, Rd, C)
  • Standardna barva: črna z  oranžno črto
Slika

Prenesite si dokumente

Tehnične informacije za pnevmatske cevi
Naročilna številka 425 00 169 425 00 170 425 00 171
Naziv OR13 OR19 OR25
Premer cevi 1/2'' -13 mm 3/4'' - 19 mm 1''- 25 mm
Delovni tlak barih 30 30 25
Razpočni tlak v barih 96 98 91
Teža (g/m) 112 147 195
Delovna temperatura -30 °C do + 70 °C -30 °C do + 70 °C -30 °C do + 70 °C

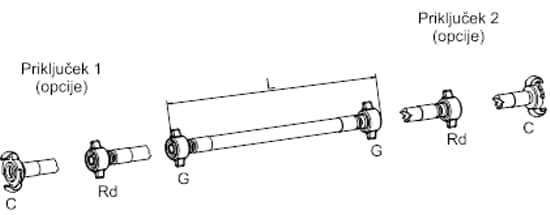

PNEVMATSKA CEV S PRIKLJUČNIMI ARMATURAMI

Pnevmatska cev s priključnimi armaturami



Cev tip Priključek 1 Priključek 2
OR13
OR19
OR25		 G G
Rd Rd
C C
G C
G Rd
Rd C

KIG

Pri ceveh opremljenih s priključki C (SKG) priporočamo nakup v kombinaciji s KIG priključkom.





TEHNIČNE LASTNOSTI PRIKLJUČNIH ARMATUR (KOMPLET) NAROČNIŠKA ŠT. NASPROTNI KOS
(OPCIJSKO)
ZA CEV OZNAKA PRIKLJUČKA PRIKLJUČEK NAVOJ/TIP KONUS
OR13 G (DIN8538/20 033) G3/4" (R3/4˝) 1:04 9 425 00 114 /
Rd (DIN8538/20 033) Rd32X1/8" 1:03 9 425 00 115 /
C (DIN3489) SKG13 / 9 425 00 116 KIG12
OR19 G (DIN8538/20 033) G3/4" (R3/4˝) 1:04 9 425 00 117 /
Rd (DIN8538/20 033) Rd32X1/8" 1:03 9 425 00 118 /
C (DIN3489) SKG19 / 9 425 00 119 KIG34
OR25 G (DIN8538/20 033) G1˝ (R1˝) 1:03 9 425 00 120 /
Rd (DIN8538/20 033) Rd32X1/8" 1:03 9 425 00 121 /
C (DIN3489) SKG25 / 9 425 00 122 KIG10

Ostale priključne armature na zahtevo


KLJUČ ZA NAROČANJE:
Tip cevi - Priključek 1 - Priključek 2 - Dolžina

Primer za naročilo konfekcioniranih cevi:
Nazivni premer cevi (notranji premer cevi) 25mm s priključno armaturo G 1˝ na enem koncu cevi ter na drugem koncu Rd32x1/8˝ in dolžine 5 metrov.
Oznaka kompletne cevi:  OR25 – G1 – Rd32 - 5

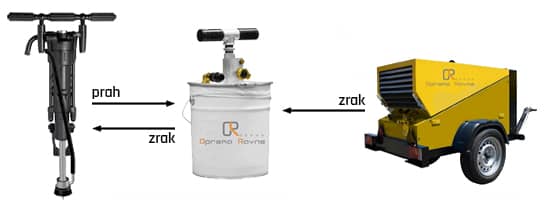

VAKUUMSKI ZBIRALEC PRAHU

ZAJEM / ZBIRANJE IN FILTRIRANJE / VIR KOMPRIMIRANEGA ZRAKA

ZNAČILNOSTI

  • Pralni filter za večkratno uporabo po standardu OSHA 1926.1153
  • Tlak: 6Bbar (87psi)
  • Poraba zraka:1 [m3min-1]
  • Vibracije: 0
  • 20 litrski rezervoar



PREDNOSTI

  • Ne potrebuje dodatnega energetskega vira: Sistem se priključi neposredno na kompresorsko postajo
  • Univerzalnost sistema VZP : možnost uporabe na kladivih vseh tipov in proizvajalcev
  • Ne potrebuje vode: prah se zajema po principu sesanja zraka, filtracija pa s pomočjo pralnega filtra HEPA
  • Sistem je lahko oddaljen 5m stran od delovnega mesta: več prostora za delavca
  • Lahka premična zasnova: lahko prenašanje po delovišču
  • Nizka poraba zraka: za delovanje v kombinaciji z VK23 kladivom potrebujemo kompresorsko postajo s  3.5 [m3min-1] pretoka
  • Gumb za vklop/izklop delovanja: neodvisno od delovanja kladiva je mogoče vklopiti/izklopiti proces sesanja prahu
  • Vgrajen dušilec zvoka
Slika
